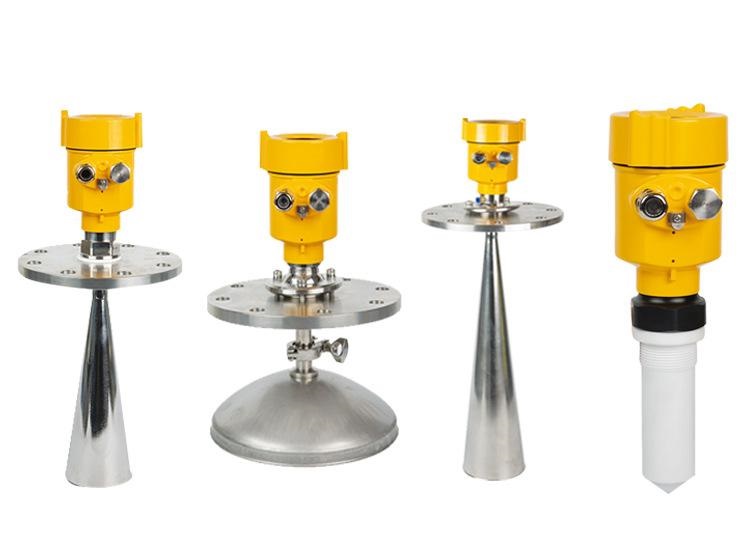

雷达物液位计基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=CxT/2
其中C为光速
因空罐的距离E己知，则物位L为:
L=E-D
输出
通过输入空罐高度E(=零点)，满罐高度[(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于420mA输出。
安装说明
(1)墙至安装短管的外壁:离罐壁为罐直径1/6处，最小距离为200mm。
(2)不能安装在入料口的上方。
(3)不能安装在中心位置，如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失,
(4)接管直径应小于或等于屏蔽管长度(100mm或250mm)。
